이벤트 전기자전거 DIY작업 완료 했습니다.

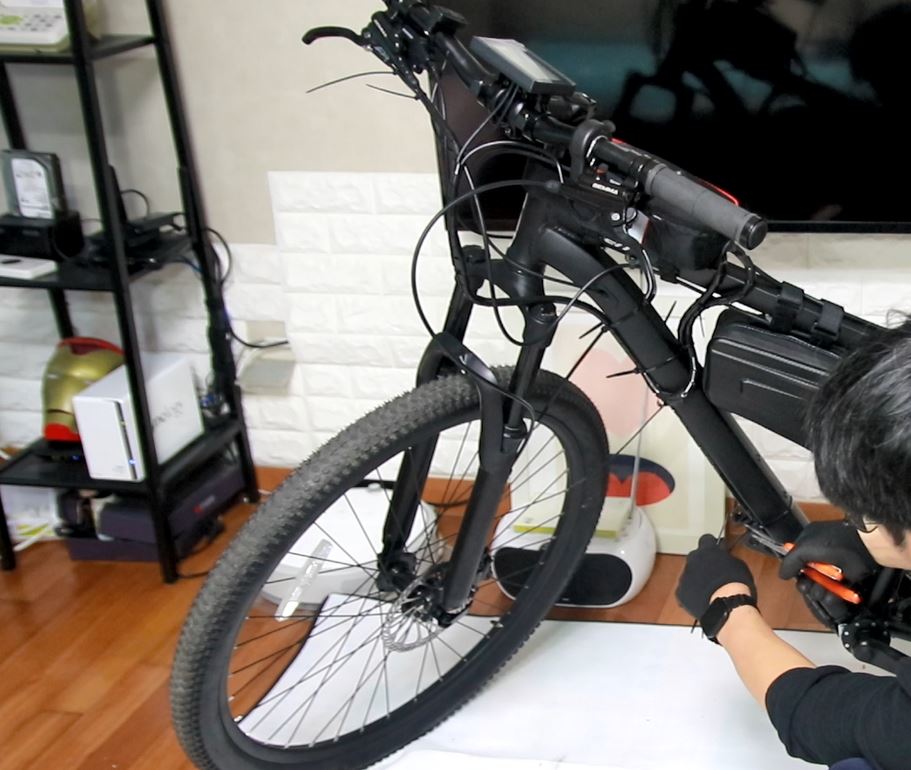

구독자 JJM님 전기자전거 조립을 완료 했습니다.

제가 설명해드린 대로 완벽하게 준비해 오셔서 문제없이 작업을 완료 할수 있었습니다.

몇가지 변수가 있기는 했습니다.

[영상 정리되는 대로 올리겠습니다.  많은 시청 바랍니다. ]



<<작업 순서 >>

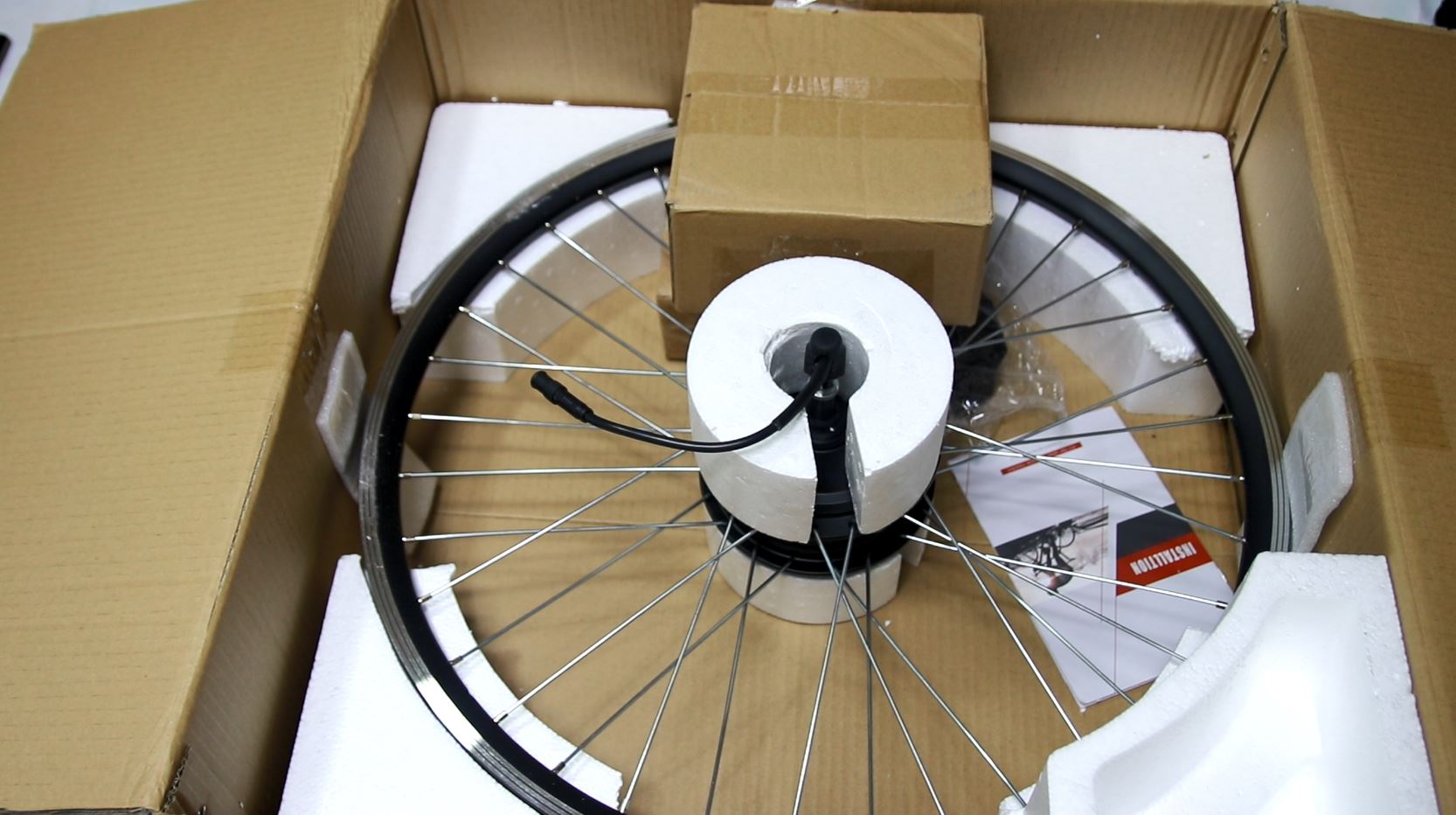

1) 제품 언박싱

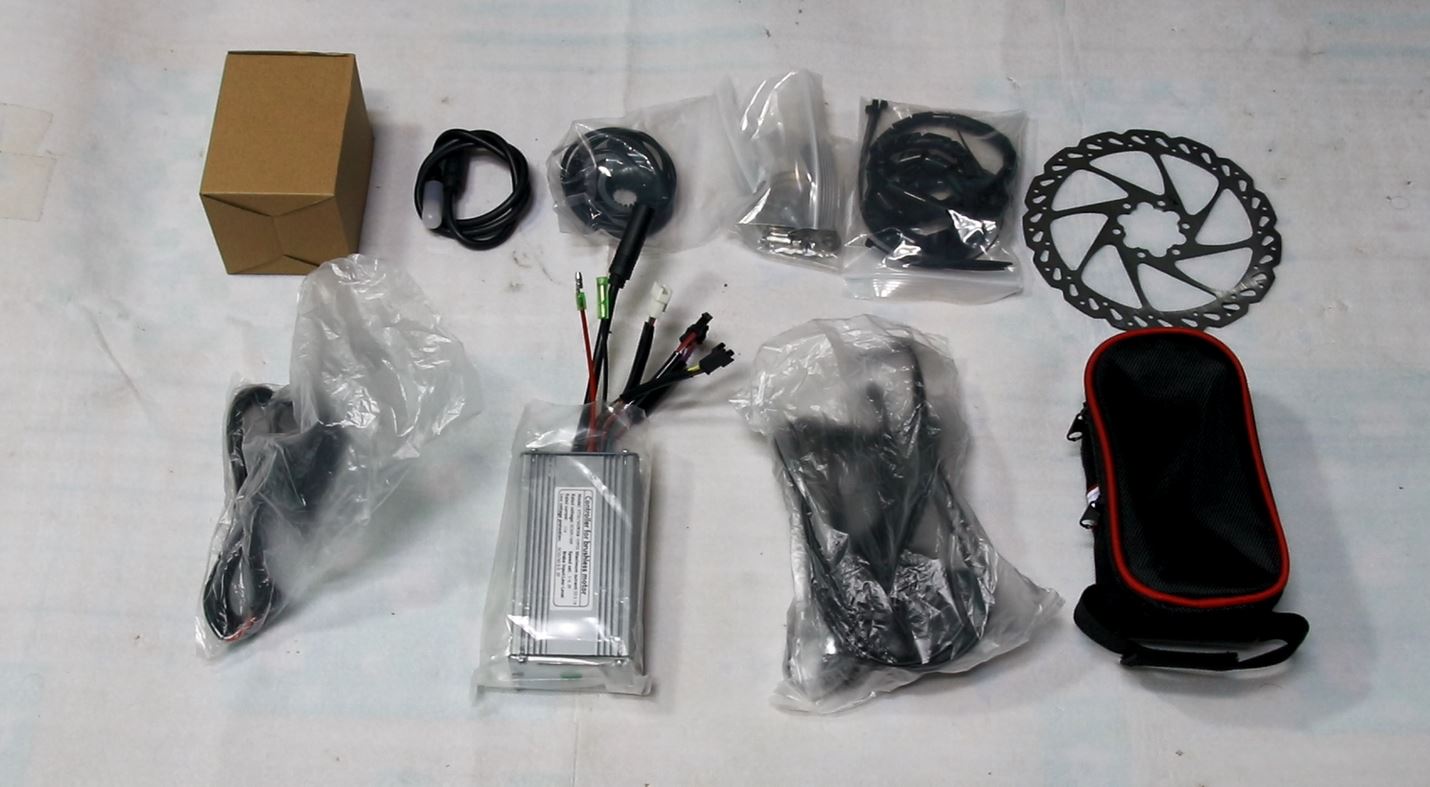

2) 구성품 확인

3) 기존 바퀴를 자전거 프레임에서 분리

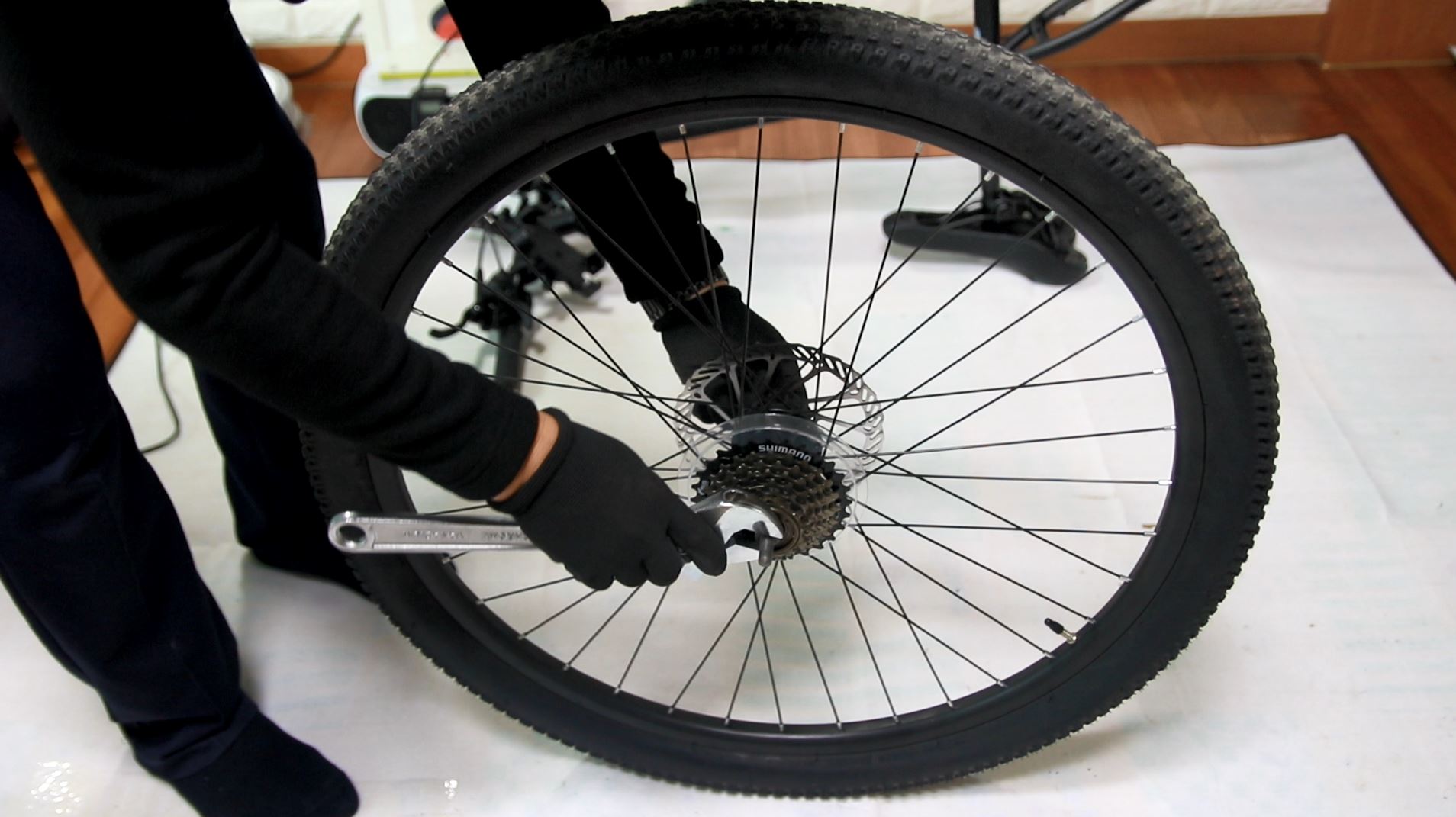

4) 프리휠 분리

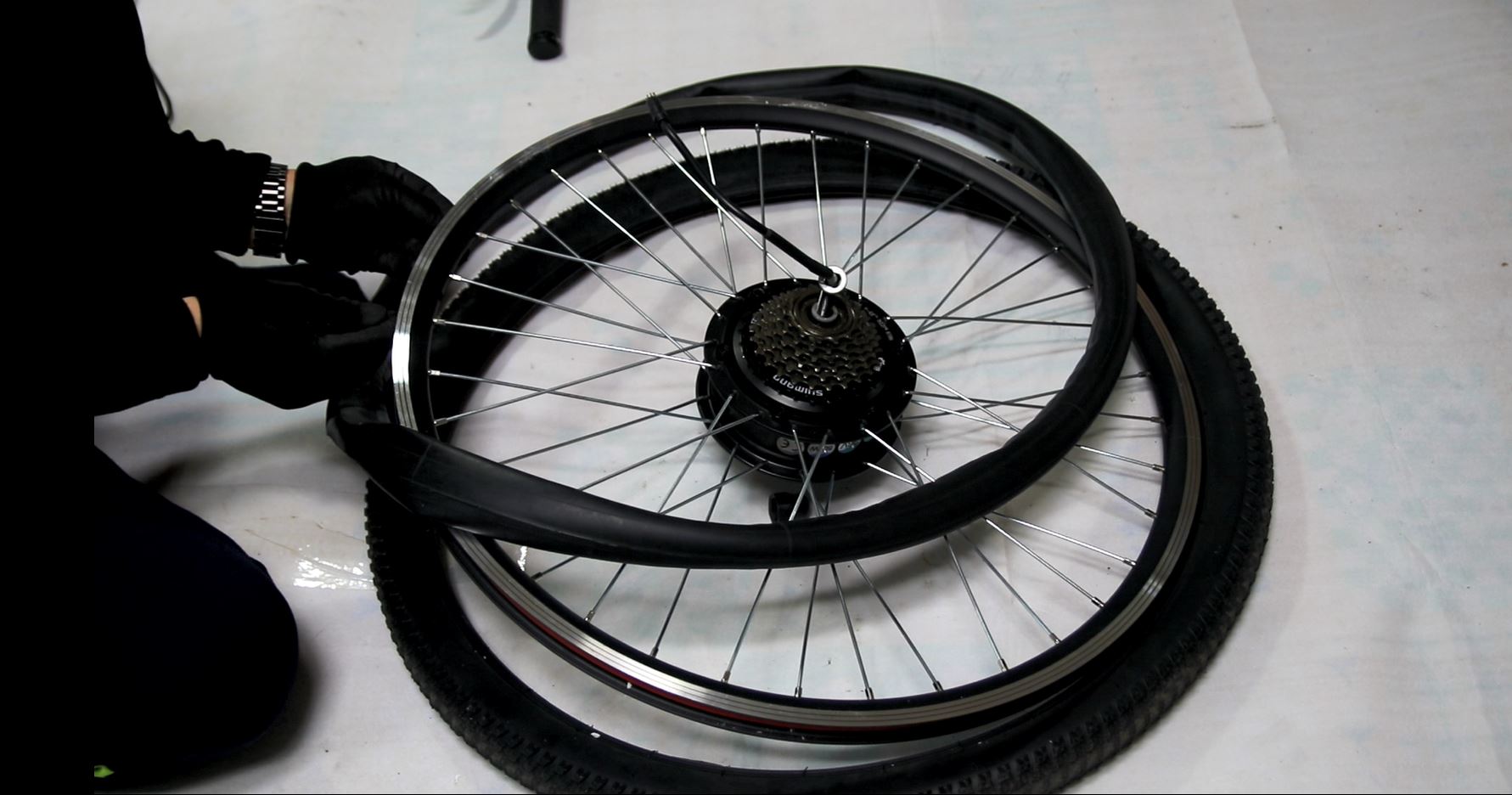

5) 튜브 타이어 기존 바퀴에서 전동바퀴로 이동 설치

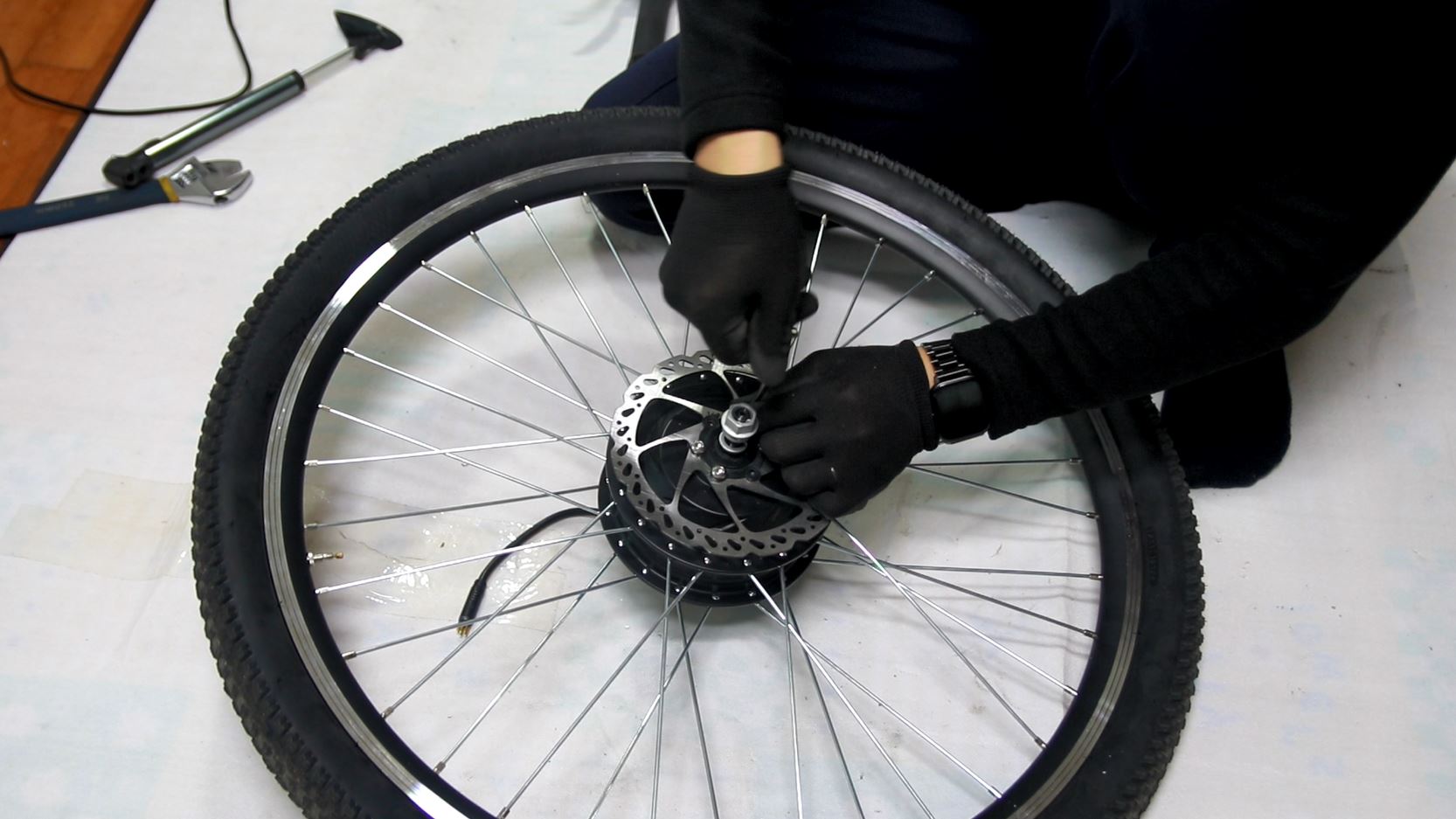

6) 브레이크 디스크 설치

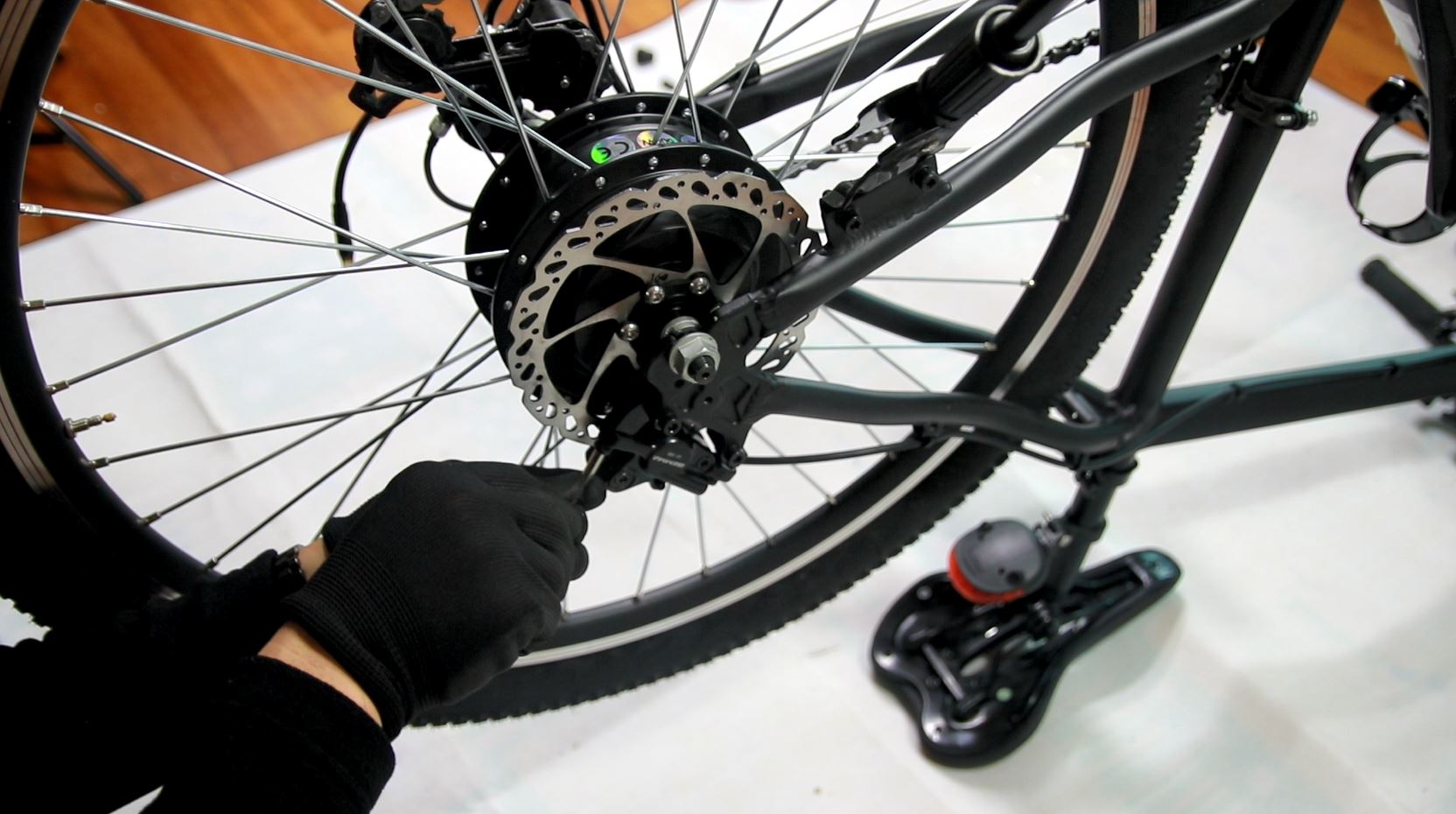

7) 바퀴를 기존 자전거 프레임에 설치

  * 문제발생 프레임 축고정홀 패임 크기가 전동축 보다 한쪽만 작음.

     기존 자전거는 그렇지 않았는데, 왜? 그럴까 봤는데 프레임 제작 오류인듯,

      7.1) 볼트가 망가지지 않도록 너트를 끼운 상태에서 너트위에 드라이버를 올려놓고 들어가도록

              망치로 드라이버를 살짝 두드려 보았는데 조금 들어가다가 들어가지 않음.. ㅠ.ㅠ

              내꺼라면 그 위치에서 그냥 반때쪽 위치만 맞춰서 탈수도 있을것 같았는데, (구독자님꺼라 ..  7.2방안 )

       7.2) 그라인더라 살짝 갈아서 딱 맞게 들어가게 작업을 한후 설치함.

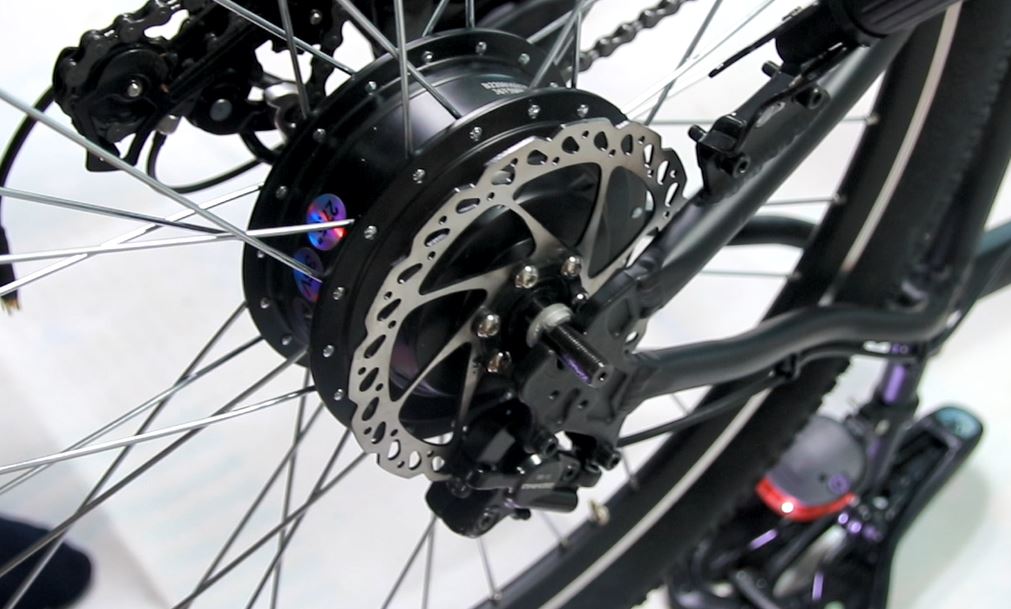

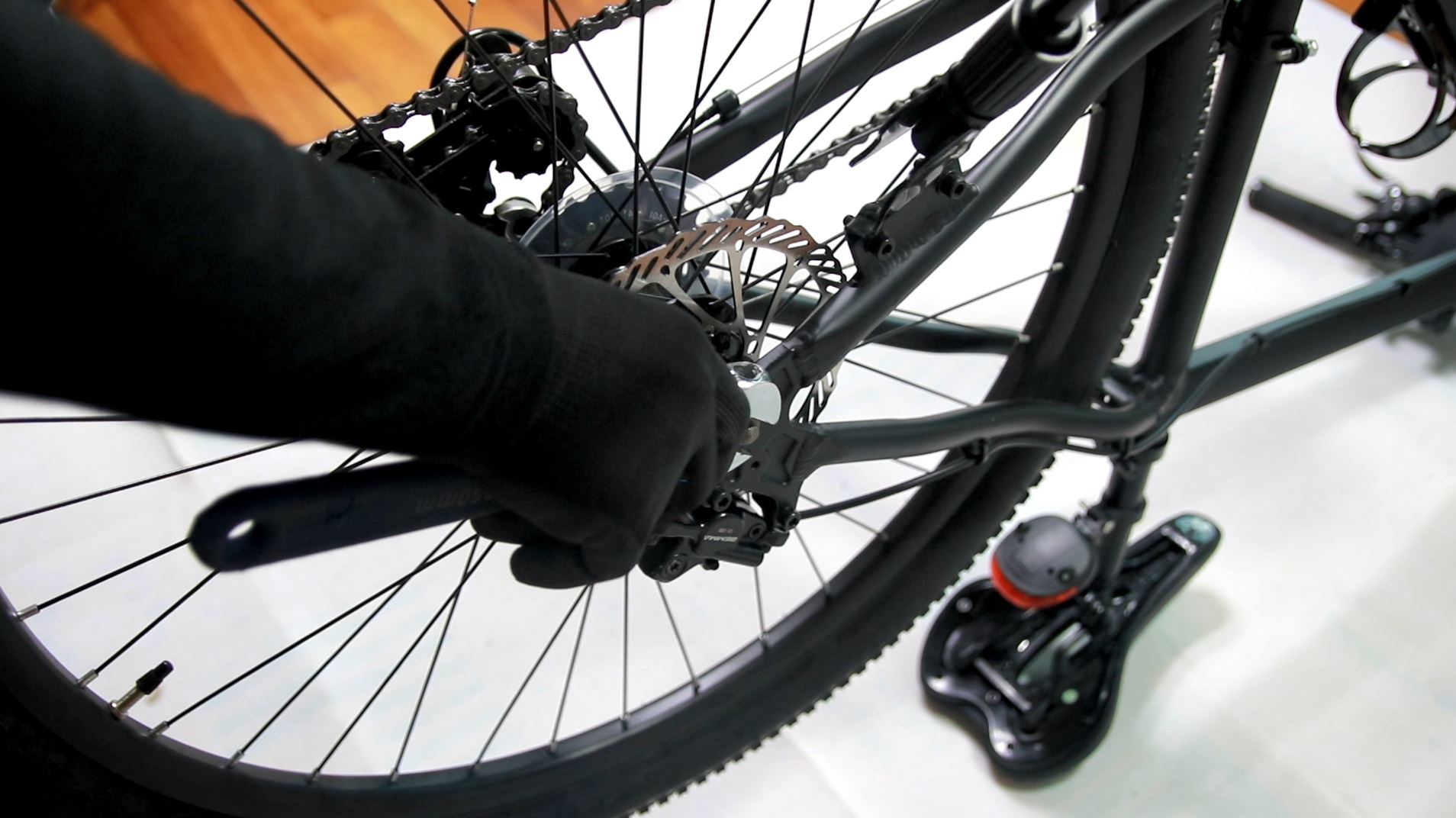

8) 바퀴 설치후 브레이크 셋팅

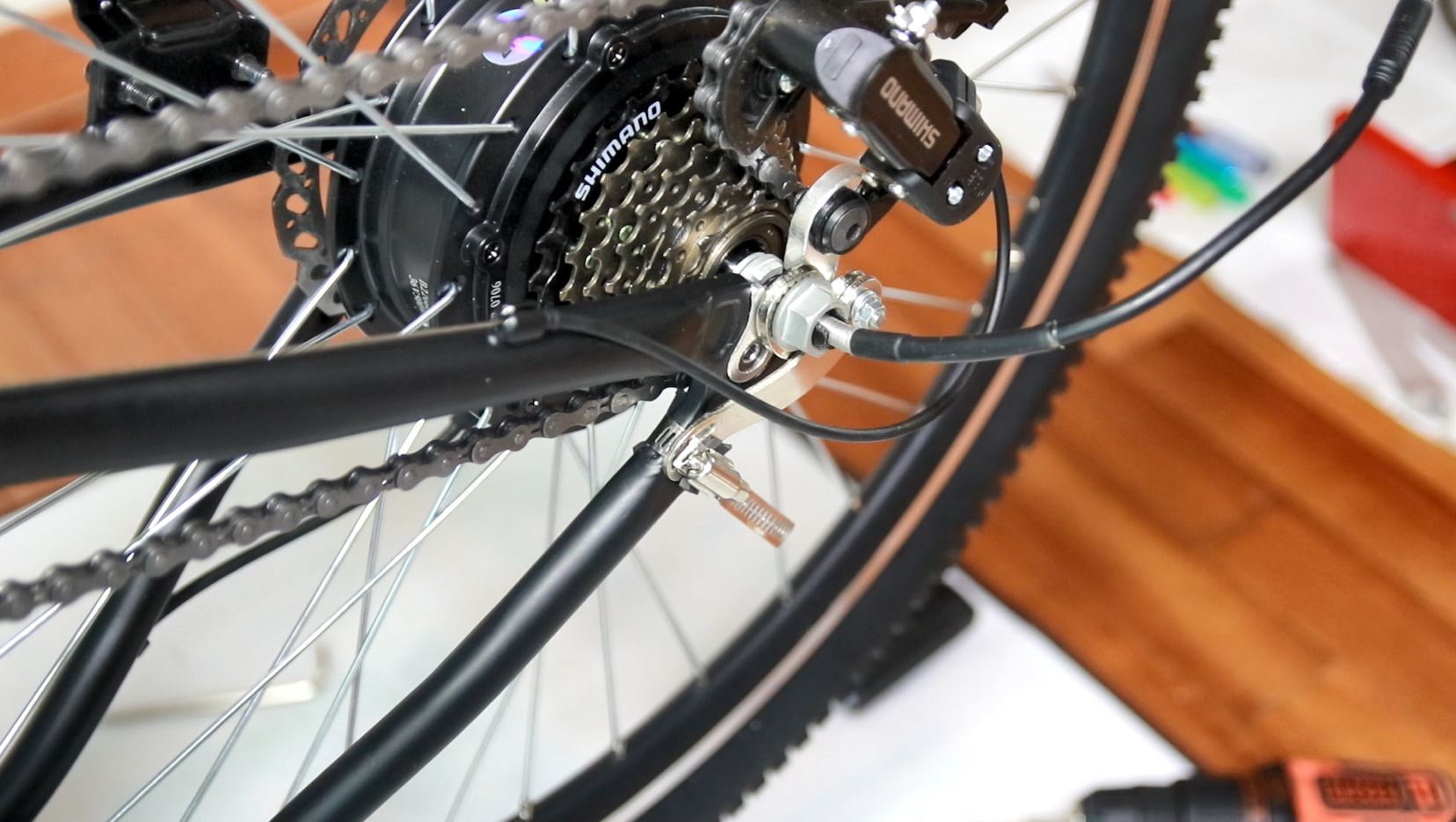

9) 축고정 보강 브라켓? 설치  고정을 하려 하니 맞지가 않음 ㅠ.ㅠ

    * 내꺼라면 그냥 타고 다녔을듯..

       (전에 내 자전거는 그냥 타고 다녔음 시내 타는데 문제 없었으나. 산을 계속 타면서 추가 보강을 위해 설치 함.)

     9.1) 볼트가 커서 프레임쪽에 간섭이 됨. (드릴로 홀을 살짝 키우고 너트를 바꿔서 고정함)

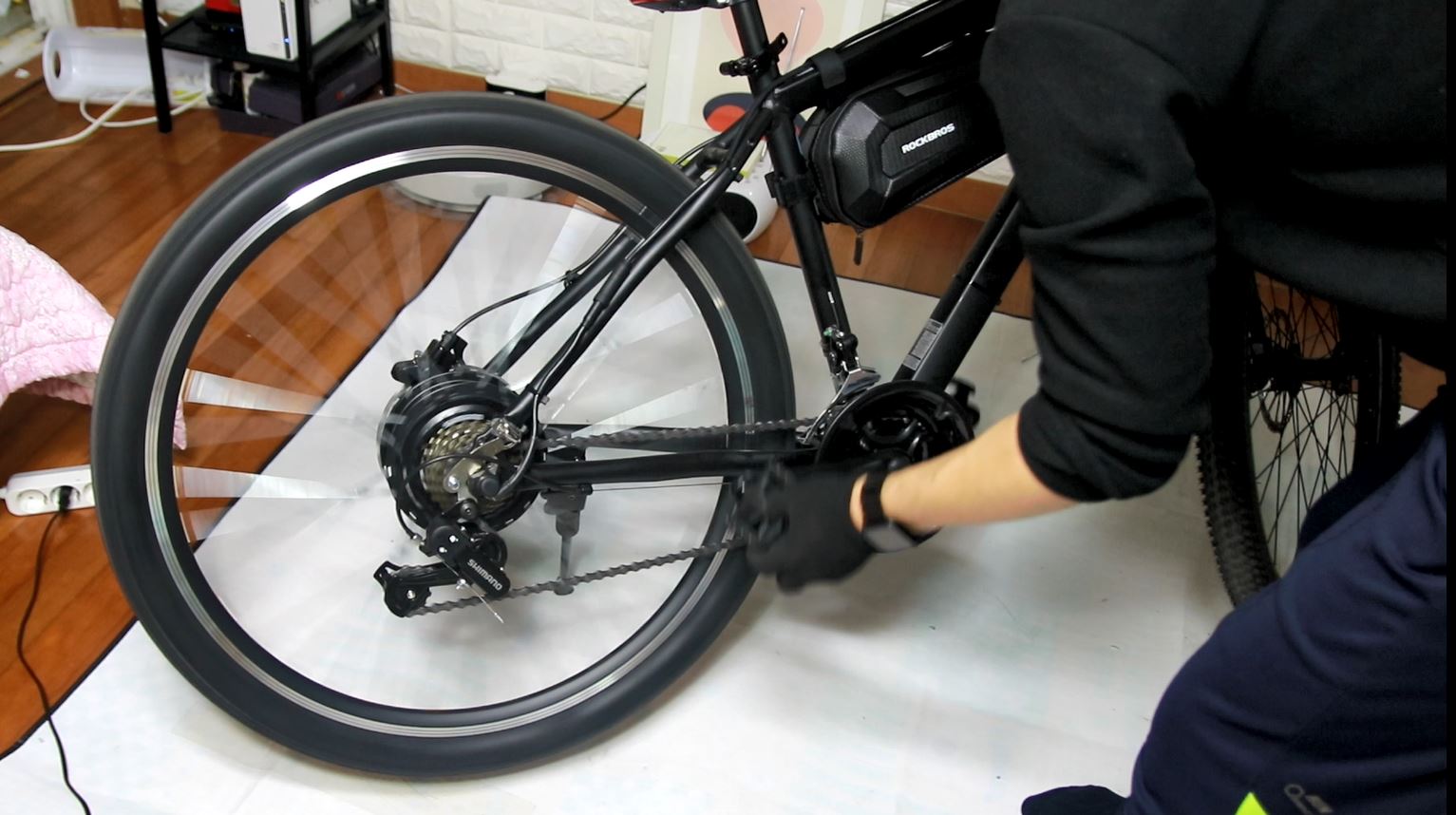

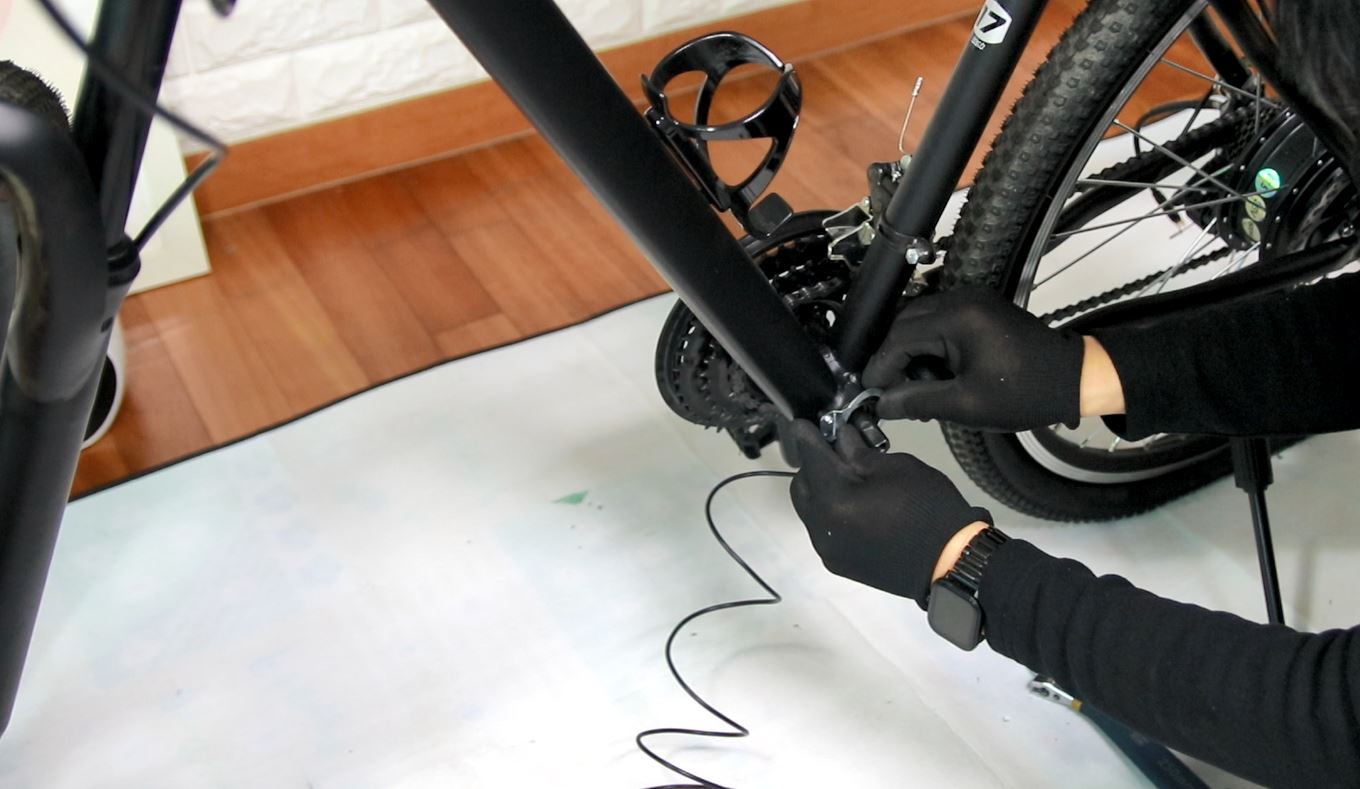

10)  크랭크를 분리후 파스센서 설치

      * 크랭크 분리 했는데, 파스고정센서 고정하는 너트가 없음? ㅠ.ㅠ

         같은 자전거인데 왜 없지?  전에 내자전거에는 있었는데.  (ALL NEW전기자전거는 있었고)

         (NEW전기자전거는 방식이 달라서 없었음. 그래서 센서를 프레임 쪽에 케이블타이를 이용해서 고정을 했는데 )

        10.1) 구독자님 자전거는 더 단단하게 고정하려고 파스고정 비스 홀을 이용해서

                  프레임쪽 에 탭을 내서 완벽하게 고정을 함.

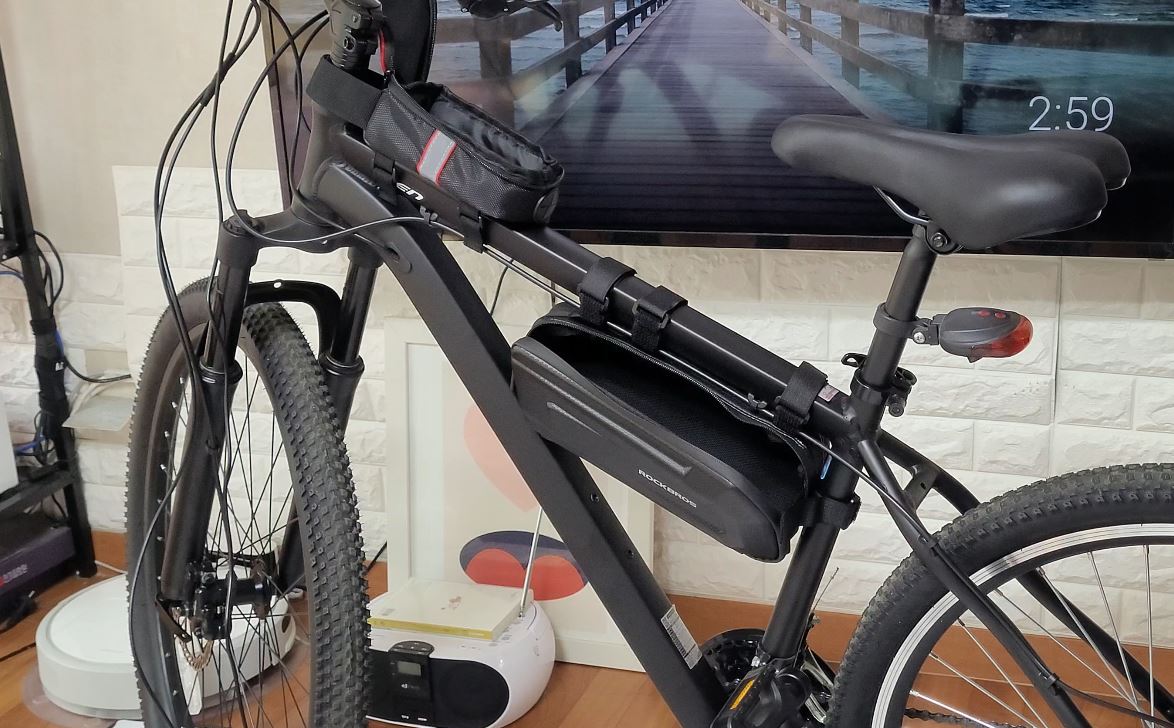

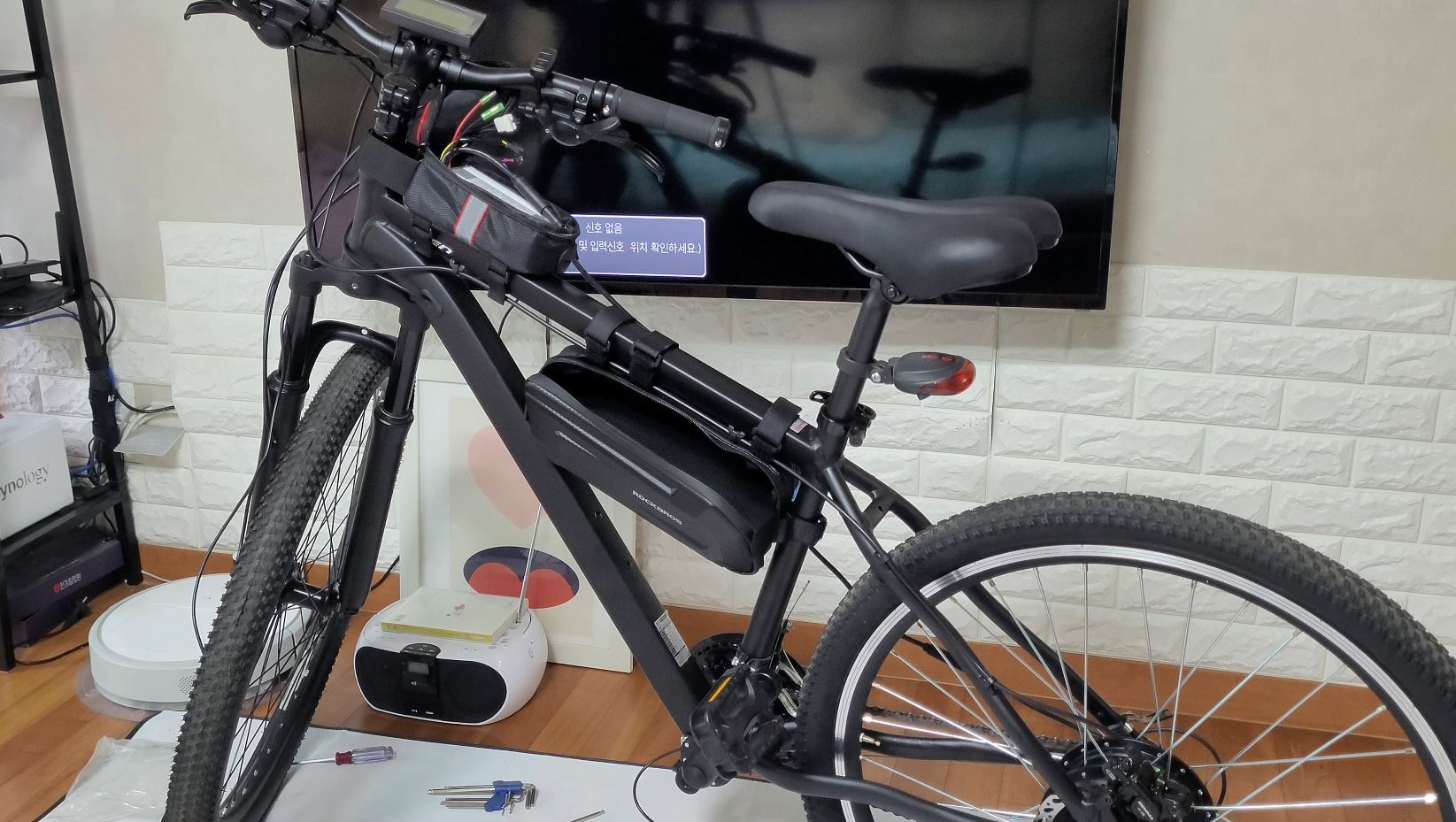

11) 콘트롤러 배터리 가방 설치

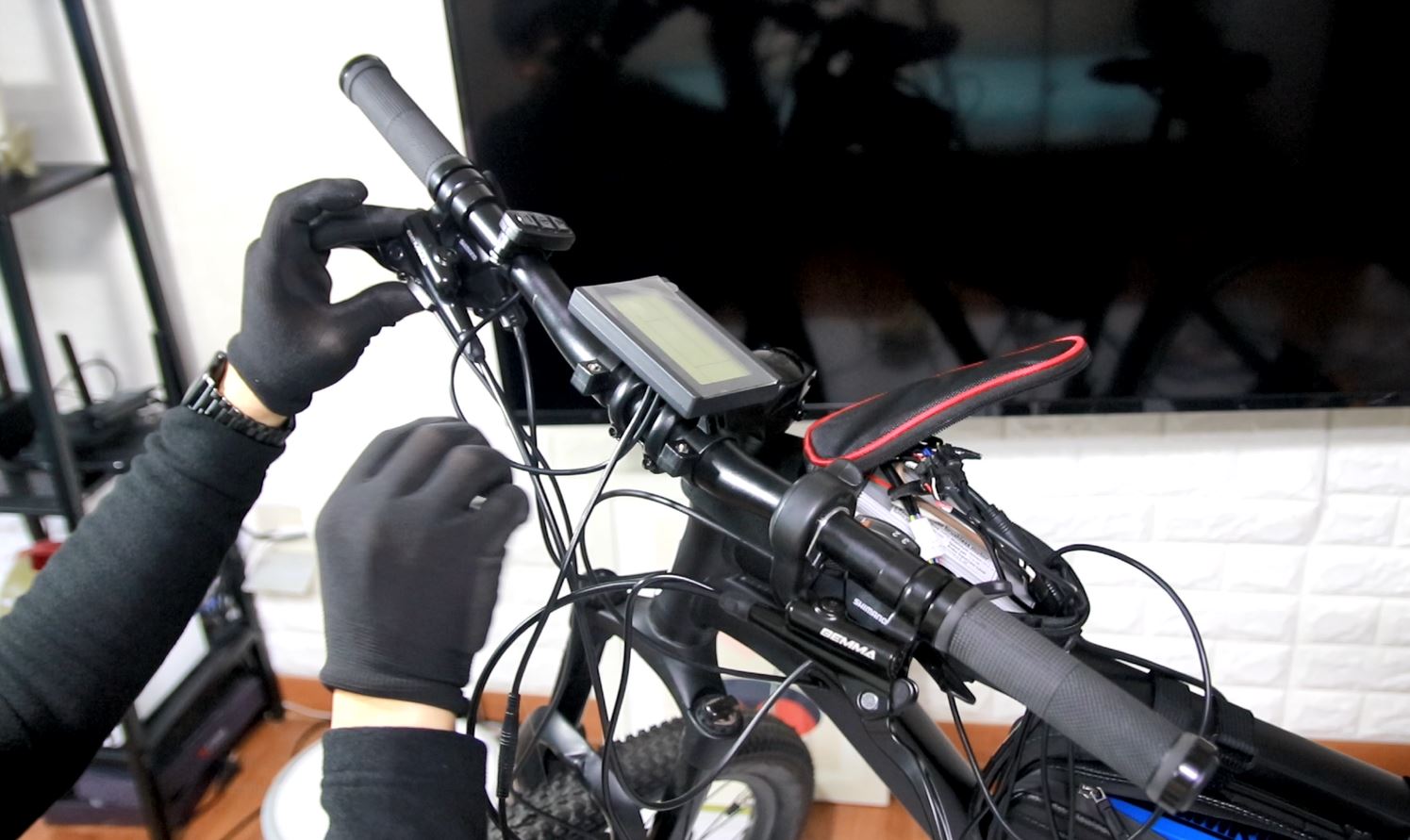

12) 핸들에 콘트롤러 디스플레이, 디스플레이 스위치, 엄지스로틀 설치

13) 콘트롤러 전원선 연장선 만들어 두었던것 배선 배터리가방에서 콘트롤러까지 배선하고

       콘트롤러 전원선 연결 납땜함.

14) 마그네틱 브레이크 센서 설치

      * 이 부분은 구독자님께 가지고 있던 마그네틱 센서를 설치 해 드림.

         (구독자님 자전거가 유압식이라 맞지 않음. 유압이 아니더라도 변속기 셋트품들은 맞지 않음)

          ALL NEW전기자전거의 경우도 맞지않아 설치 하지 않고 타고 다녔었음. (나중에 설치함)

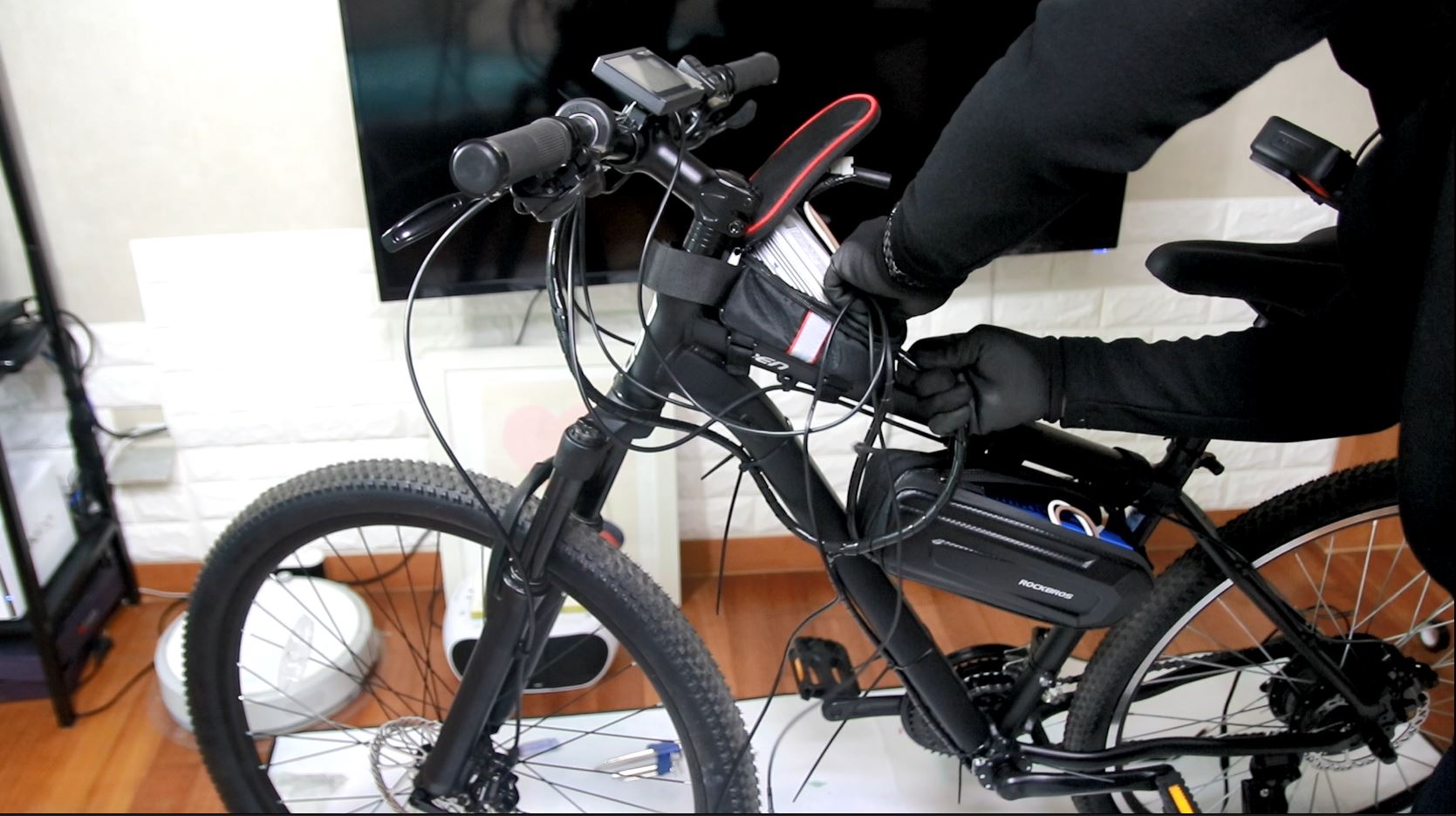

15) 케이블 선정리, 돼지꼬리 선정리, 케이블타이 선정리

16) 선정리 마무리 하고 기어변속기 확인 (앞뒤 기어 변속기 모두 이상없이 변속 확인)

17) 콘트롤러 파라미터 셋팅값 확인

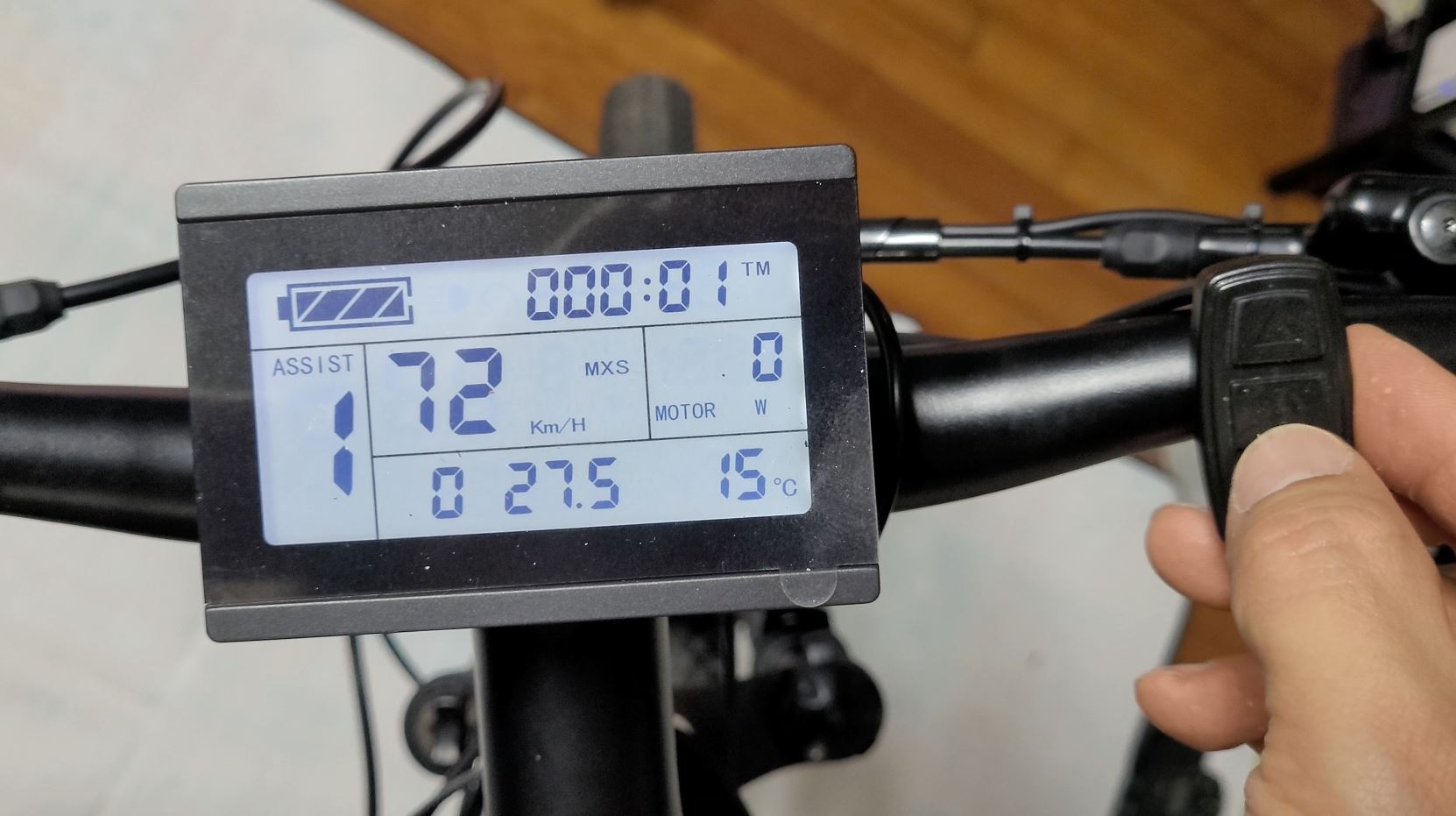

18) 바퀴사이즈에 맞게 27.5인치로 셋팅하고, 기타 셋팅값 확인함.

19) 시운전 해봄.

     1차 시운전

      => 스로틀 테스트 : 문제없음.

      => 파스 1~5단 테스트 : 버튼이 반데로 설치되어 (수정)

      => 주행중 브레이크 테스트 : 주행중 브레이크 레버가 자석과 거리 때문에 살짝식 들어오는 현상

                                                     마그네틱(자석)위치 조정하여 수정함.

     2차 시운전

      => 스로틀 테스트 : 문제없음.

      => 파스 1~5단 테스트 : 문제없음.

      => 주행중 브레이크 테스트 : 문제없음.



  [참고사항]

    1) 핸들에 기존 설치되어 있던 (핸드폰거치대 1EA), (후레쉬 1EA) , (따릉이 1EA)  철거

         =>핸들바에 콘트롤러디스플레이와 스로틀 설치로 공간이 부족하여 철거함. (추후 연장바 설치 고려 권고)

    2) 프레임 물통 거치대 철거

         =>배터리 가방 설치로 철거함. (물통거치대 1EA)

    3) 프리휠이 제품구매하면서 함께 왔는데, 기존 프리휠을 이설해서 설치 했기 때문에 사용하지 않음. (프리휠 7단 1EA)

    4) 브레이크 맞지않아 사용하지 않음 (브레이크(좌,우) 2EA)

    5) TX60 단자 케이블 붙어있는놈 (100mm) (1EA)

         (hans im님이 짧다고 해서 미리 만들어 두고. 그래서 사용하지 않음)

    6) 배터리 가방이 타이트하기 때문에 배터리를 분리하지 않고 지퍼열고 충전 짹을 꽂아서 충전하는것도 방법임.

        ( 많이 사용하면 빼고 넣고 하면 부드러워 질수 있는데, 처음에는 어려울수 있음.)
