전기자전거 콘트롤러 셋팅 방법 KT-LCD3





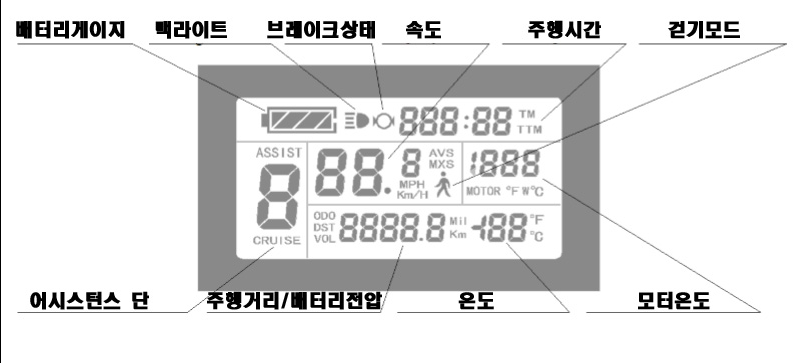

제가 항목별 셋팅을 했던 값들 입니다. (1~5번 5번이 현재 셋팅 상태 입니다)

참고로 1~4번은 기존에 셋팅되어 있던 값과 외국 유튜브에 값을 메모해서 셋팅 해봤던것 들 입니다.

항목별 셋팅 참고 바랍니다.

그리고 셋팅 진입 방법은 아래 영상으로 확인 하시기 바랍니다.



                                                   1  /   2  /    3  /   4  /  5(현재 ALL NEW설정)
P1 : 모터기어 감속비 (1~255) / 46 / 46 / 86 / 100 / 90
P2 : 휠속도 펄스신호 (1~6)     / 0  /  0  /  1  /  1  / 1
P3 : 어시스턴스제어설정(0,1)  / 1  /  0  /  1  /  1  / 1
P4 : 핸들바 시작설정               / 0  /  0  /  0  /  0  / 0
P5 : 전원모니터링설정             /00  /15  /12  /12  / 12
        P5는 전력 모니터링 설정이며, P5 설정이 0일 때 전력 모니터링은
        "실시간 전압" 모드. 즉, 배터리 용량을 결정하는 방법입니다.
        실시간 배터리 전압을 기반으로 합니다. P5가 지정된 매개변수와 같을 때 전력
        모니터링은 "스마트 전원" 모드입니다(이 매개변수는 배터리에 의해 결정됩니다.
        특성, 일반 24V 리튬은 일반적으로 4-11,
                     36V 리튬은 5_15 입니다.
        P5설정 범위는 0-40이며, 버튼(UP) 또는 버튼(DOWN)을 짧게

C1 : 파워어시스턴스센서(0~7)  /02  /02  /07  /02  /02
C2 : 모터위상구분기호설정        /0   /0    /0   /0   /0
C3 : 파워어시스턴스비율초기화 /8  /3    /8   /8   /8
     0 미터의 전원이 켜져 있고 파워 어시스트 비율이 기어 0에 있습니다.
     1 미터의 전원이 켜져 있고 파워 어시스트 비율이 기어 1에 있습니다.
     2 미터의 전원이 켜져 있고 파워 어시스트 비율이 기어 2에 있습니다.
     3 미터의 전원이 켜져 있고 파워 어시스트 비율이 기어 3에 있습니다.
     4 미터의 전원이 켜져 있고 파워 어시스트 비율이 기어 4에 있습니다.
     5 미터의 전원이 켜져 있고 파워 어시스트 비율이 기어 5에 있습니다.
     6&7 유지
     8 각 시동은 마지막으로 기어 셧다운을 자동으로 복원합니다.
     C3 파라미터 설정이 끝나면 버튼(SW)을 짧게 눌러 저장합니다.

C4 : 핸들바 기능 설정              /0   /0    /1    /0   /0
     C4는 핸들바 기능 설정, 설정 범위는 0-4, 홀드 버튼(UP) 또는버튼(DOWN)을 눌러 선택합니다.
     C4 매개변수 정의 테이블 C4 값 P4=0 P4=1
     0 제로 스타트업 핸들바 제로가 아닌 스타트업 핸들바
     1 제로 스타트업, 핸들바 속도 제한은 6km/h 파워 어시스트 전 핸들바 속도 제한은
        6Km/h, 파워 어시스트 후 핸들바는 최고 속도입니다.
     2 제로 스타트업, 핸들바 속도 제한은 지정된 0이 아닌 시작, 핸들바 지정 속도 한계.
     3 제로 스타트업, 효과적인 제로 기어 파워 어시스트 전 핸들바 속도 제한은
        6Km/h, 파워 어시스트 후 핸들바는 최고 속도입니다.
        파워 어시스트 중지, 핸들바 속도 제한 반환 6km/h입니다.
     4 핸들 바 기어가 구별됩니다. 디스플레이 미터에 따라. 0이 아닌 시동 핸들바, 핸들바 기어는
        표시 미터에 따라 구별됩니다.
     5 보유 보유 보유 C4 = 2가 확인되면 "핸들바의 속도 제한 값 지정"이 깜박이고,
        (UP) 버튼 또는 (DOWN) 버튼을 짧게 눌러 선택하고 기본값은 20입니다.

C4 = 4가 확인되면 "1단 기어 속도의 백분율 값 계정
최대 속도로 "파워 어시스트 기어가 깜박이면 (UP) 버튼을 누르거나
(DOWN) 버튼을 짧게 눌러 선택하며 기본값은 50%입니다. 그만큼
다른 기어의 백분율 값은 자동으로 동일하게 나눕니다.
C4 파라미터 설정이 끝나면 버튼(SW)을 짧게 눌러 저장합니다.

C5 : 최대작동전류조정설정     /10  /08  /10  /10  /10
     00 3단계 슬로우 스타트/ 최대 전류값
     01 2단계 슬로우 스타트 / 최대 전류값
     02 1레벨 슬로우 스타트 / 최대 전류값
     03 최대 전류값"2.00
     04 최대 전류값' 1.50
     05 최대 전류값"1.33
     06 최대 전류값' 1.25
     07 최대 전류값' 1.20
     08 최대 전류값"1.15
     09 최대 전류값"1.10
     10 최대 전류값 C5 설정이 10일 때 최대 전류 값은 컨트롤러 최대 작동
         현재 값(즉, 현재 값을 제한) 설정이 9일 때 최대 전류 값을 로 나눈 값
         1.10, 설정이 8일 때, 최대 전류값을 1.15로 나누는 식입니다.
         C5 파라미터 설정이 끝나면 버튼(SW)을 짧게 눌러 저장합니다.

C6 : 백라이트 밝기     / 3  /3   /3   /3   /3
     1 가장 희미한
     2 어둡게
     3 표준
     4 더 밝게
     5 가장 밝은

C7 : 크루즈 기능 설정  /0  /0  /0  /0  /1
     0 꺼짐
     1 켜기

C8 : 모터 작동 온도  /1  /1  /0  /0  /0
     0 기능 꺼짐
     1 기능 켜기

C9 시작 암호 설정   /0  /0  /0  /0  /0
     0 기능 꺼짐
     1 기능 켜기
        C9 설정이 1일 때 버튼(SW)을 짧게 누르면 비밀번호가
        기능은 시작이고 암호 설정 인터페이스, 세 가지 암호 설정을 입력합니다.
        열이 깜박입니다.
        비밀번호 설정은 왼쪽에서 오른쪽으로 순차적으로 진행되며, 버튼을 짧게 누르세요.
        각 설정 후 확인하고 다음 설정으로 들어갑니다. 비밀번호 설정 범위는 000-999, 홀드
        버튼(UP) 또는 버튼(DOWN)을 짧게 눌러 선택합니다.
        "참고" 비밀번호를 잊어버린 경우 매개변수만 복사할 수 있습니다
        (참조매개변수 복사) 디코딩될 데이터 소스 미터 사전에.
        C9 파라미터 설정이 끝나면 버튼(SW)을 짧게 눌러 저장합니다.

C10 : 자동 복원 공장 설정이며 기본값은 n이며 설정은 n 또는 y가 될 수 있습니다.
     n 기능 꺼짐
     y 기능 켜기

C11 : 미터 속성 선택 설정.     /0  /0  /0  /0  /0
        C11은 미터 속성 선택 설정, 설정 범위는 0-2, 홀드 버튼
        (UP) 또는 버튼(DOWN)을 짧게 눌러 선택합니다.
     0 미터는 통신 프로토콜의 LCD3 새 버전을 사용하며 호환됩니다.
        LCD1 및 LCD2.
     1 미터는 LCD1 및 LCD2 이전 버전 통신 프로토콜을 사용하지만 그렇지 않습니다.
       호환 LCD3.
     2 매개변수 복사를 위한 데이터 소스로서 미터는 새로운 LCD3를 전송합니다.
       다른 미터에 대한 매개변수.

     C11은 2를 선택하고 약 2초 동안 길게 (SW) 설정을 종료합니다.
     환경, 미터는 매개변수 복사를 위한 데이터 소스로 제공됩니다(참조
     매개변수 복사), 디스플레이 인터페이스에 소스 로고가 있습니다.
     데이터 소스 디스플레이 인터페이스
     C11 파라미터 설정이 끝나면 버튼(SW)을 짧게 눌러 저장합니다.

C12  : 컨트롤러 최소 작동 전압 조정 설정      /4  /7  /4  /4  /4
         (부족전압), 기본값은 4, 설정 범위는 0-7, 홀드 버튼 (UP) 또는 버튼(DOWN)을 짧게 눌러 선택합니다.

     24V 컨트롤러 36V 컨트롤러 48V 컨트롤러
     0 기본값-2V 기본값-2V 기본값-2V
     1 기본값-1.5V 기본값-1.5V 기본 값-1.5V
     2 기본값-1V 기본값-1V 기본값-1V
     3 기본값-0.5V기본값-0.5V기본값-0.5V
     4 기본값 20V기본값30V기본값40V
     5 기본값 + 0.5V기본값+0.5V기본값+0.5V
     6 기본값+1V 기본값+1V 기본값+1V
     7 기본값+1.5V기본값+1.5V기본값+1.5V

        C12 기본값은 4, 즉 컨트롤러 최소 작동 전압
        (부족전압) 설정이 5일 때 기본 값에 0.5V를 더한 값, 설정이 4일 때
        기본값 빼기 0.5Vand 등등.
        C12 파라미터 설정이 끝나면 버튼(SW)을 짧게 눌러 저장합니다.

C13 : 컨트롤러의 ABS 브레이크 및 대전방지 제어 파라미터 설정    /0  /1  /0  /0  /0->1 (변경해볼예정)
       기본값은 0이며 설정 범위는 0-5이며 (UP) 버튼을 누르거나(DOWN) 버튼을 눌러 선택합니다.
       C13 Value ABS 제동력 에너지 회수 효율
     0 없음 없음
     1 Class1 제동력 최고의 에너지 회수율 능률
     2 Class2 제동력 일반 에너지 회수 능률
     3 Class3 제동력 약한 에너지 회수 능률
     4 Class4 제동력 에너지 회복 불량 능률
     5 Class5 제동력 불량 에너지 회수 능률
        C13의 권장 값은 1입니다. 다른 값은 주의해서 선택해야 합니다.
        사용.
        주의: 제동 강도 수준이 높을수록 제동 강도가 높아집니다.
        더 커질수록 그에 따라 모터 샤프트의 손상도 커집니다.
        C13의 파라미터 설정을 마친 후 (SW) 버튼을 짧게 눌러 저장합니다.

C14 : 파워 어시스트 튜닝 파라미터 설정   /2  /2  /2  /2  /2
        C14 매개변수 설정 인터페이스에 들어가면 C14 매개변수 막대가 깜박입니다.
        C14 매개변수 설정 인터페이스
        C14는 전원 보조 튜닝 설정의 매개변수이며 기본값은 2입니다.
        파워 어시스트는 1-4 기어 사이이며 P3이 1이 될 때까지 유효하지 않습니다.
        설정 범위 1-3, 그리고 (UP) 버튼 또는 (DOWN) 버튼을 짧게 눌러 선택합니다.

C14 매개변수 정의 테이블:
      지능형 페달 모터의 C14 Value Assist 강도
     1 모터의 약한 보조 강도
     2 모터의 일반 보조 강도
     3 모터의 어시스트 강도 강화
     C14 파라미터 설정이 끝나면 버튼(SW)을 짧게 눌러 전류를 저장합니다.
